漏电保护器主要由三部分组成:检测部件,中间放大连杆和操作致动器。

检测组件。它由零序变压器组成,可检测漏电流并发送信号。放大。弱泄漏信号被放大,并且电磁保护器相电子保护器根据不同的装置形成(放大部件可以是机械的或电子的)。执行机构。在接收到信号之后,主开关从关闭位置切换到打开位置,从而切断电源,该电源是离开电网的受保护电路的跳闸组件。


当电气设备泄漏时,有两种异常现象:一是三相电流的平衡被破坏,出现零序电流;另一个是正常时间不带电的金属外壳出现在地电压(通常是金属外壳和地线)都是零电位。

漏电保护器通过电流互感器检测异常信号,并通过中间机构传输和传输,使致动器通过开关装置动作和断开电源。

电流互感器的结构类似于变压器的结构,并且由在同一芯上彼此绝缘的两个线圈组成。当初级线圈具有剩余电流时,次级线圈感应出电流。

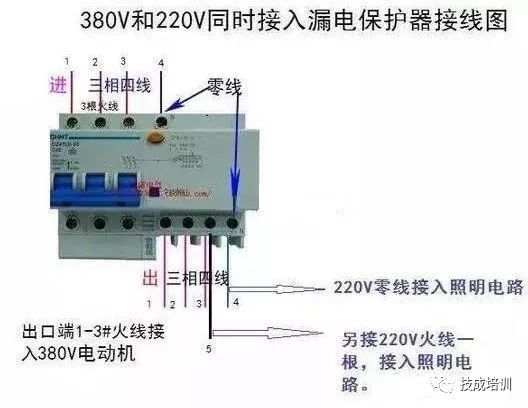

漏电保护器的工作原理是在线路中安装漏电保护器,初级线圈连接到电网线路,次级线圈与漏电保护器中的跳闸单元连接。


当电气设备正常运行时,线路中的电流处于平衡状态,变压器中的电流矢量之和为零。电流是方向矢量。例如,流出的方向是“+”,返回方向是“ - ”。在变压器中来回流动的电流大小相等且方向相反,并且正负偏移。由于初级线圈中没有剩余电流,因此不会感应出次级线圈,并且漏电保护器的开关装置处于闭合状态。当设备外壳泄漏并且有人及时接触时,会在故障点产生分流器。漏电流通过人体 - 地 - 工作地,并返回变压器的中性点(没有电流互感器),导致变压器流入和流出。电流是不平衡的(电流矢量的总和不为零),并且初级线圈用于产生剩余电流。

因此,感测到次级线圈,并且当电流值达到由泄漏保护器限定的操作电流值时,自动开关跳闸以切断电源。
